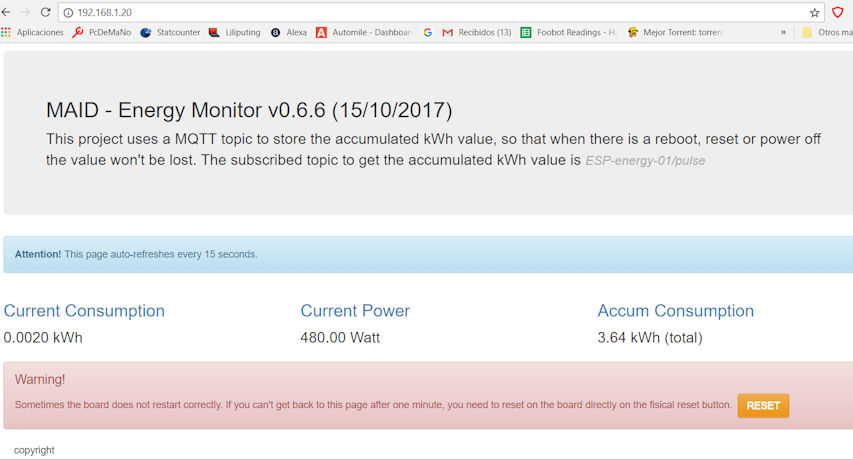

También podréis ver que hay una IP adicional -IPAddress IP(192,168,1,20)- ya que «por el mismo precio», Jorge ha conseguido que el SONOFF pueda generar una WEB para poder ver(sin ayuda del HAS) los datos que envía usando MQTT
Por último, comentar que una vez subido el «firmware» con el MAID-EM.ino verás que el SONOFF empieza a «palpitar» encendiendo y apagando su LED de forma rítmica y a través de Monitor Serie que van llegando datos al MQTT… y al cabo de un par de ciclos da errores! Don’t worry! El problema se resuelve reseteando el SONOFF (o sea apagándolo y encendiéndolo).
Vaya desde aquí nuestro agradecimiento a toda la gente que nos ha ayudado a ver que finalmente hemos conseguido lo que pretendíamos y esperamos que este «documento» pueda servir de ayuda a los que viene detrás y que les evite repetir los problemas que hemos tenido los anteriores
13364
Hola, estoy pensando en hacer este proyecto, he visto en Aliexpress éste
Serviría tambien no? he visto que es de 40A Máximo
Lo más probable es que sea un «clónico». Lo de intensidad máxima de 40A «del tuyo» no se si creérmelo ya que después en sus especificaciones hablan de máxima intensidad de funcionamiento de 80 a 99A y eso no me lo creo. Además me parece que el posible problema de estos «cacharros chinos» tan baratos son los materiales de fabricación, en este caso las bornas que me he visto y he deseado para poder atornillar el «grueso» cable de corriente que para 40A (max) todavía debería ser más ancho que el mío.
Lo mejor del «tuyo» sería estos 40A frente a los 30A del «mío». Sin embargo, de ser cierto, perderás precisión en la medida y si con mi XTM lo mínimo que puedo discriminar es 120w en tu caso será 160w.
Visto que los precios son casi iguales entre los dos modelos yo sigo prefiriendo el XTM que está comprobado que funciona y que, al menos en el año que lo tengo en marcha no me ha dado problema alguno… ni tampoco se me ha quemado el cuadro eléctrico
¡Juanma! ¿Al final te atreviste a montar el invento?
Hola, entonces este dispositivo se podría conectar a la entrada general para saber el consumo total de la vivienda, verdad?
¿cómo se haría la conexión?
Evidentemente. En nuestra “revisión” te contamos cómo hacerlo. Basta con conectarlo el “primero” en tu cuadro eléctrico después del difrenecial para que toda la corriente eléctrica que consumas pase por él y pueda medirla.
Gracias por compartir el proyecto. Tengo una duda, tengo un meter de energía solar que incluye 800KWh impulsos, me gustaría usarlo tambien con el sonoff, puedo cambiar el PULSE FARTOR en MAID-EN a 800 y ya funcionaria?
¿Tu «meter» te da un pulso por cada 800 KWh? Si es así, en efecto cambiando tan solo el MAID-EN debería medirte bien aunque lo mejor es que después lo calibres para asegurarte que no te hemos engañado.
Gracias por contestar tan rápido. Imagino que serán 800 pulsos por KWh, ya lo tengo en pruebas cambiando el 2000 por 800 y parece que funciona, pero los saltos son de 300w, se podrían acontar esos saltos? Como debería de calibrarlo?
Este meter lleva tambien protocolo RS845 para el inversor solar, que a su vez lleva wifi pero no he visto la forma de integrarlo en home assistant, sabes donde puedo buscar información al respecto?
A tu segunda pregunta
¿Has visto este hilo del Foro?
Aunque si estás subiendo los datos a PVoutput.org te resultaría más sencillo bajarlos directamente desde ahí a HA ¿no?
Los datos los sube al propio cloud del inversor solaxcloud.com y desde hay los veo desde web o desde la app de solax
Entonces lo tienes muy fácil.
Los podrías bajar vía APIs o incluso scrapeando los datos tal y como os hemos comentado en nuestras / vuestra página.
A mi me da un error enorme, a menos que cambie el valor SEND_FREQUENCY a 120000
Gran trabajo.
Una pregunta de novato:
Para flashear el sonoff con Arduino sólo son necesarias las 2 pestañas maid-em.ino y userdata.h en la interfaz del programa para la compilación y flasheo? Las librería las incluye de forma automática?
Lo digo porque después de flashear no consigo conectar a MQTT ni tengo acceso web…
Gracias.
Evidentemente necesitarás incluir para la compilación las librerías «estándar» que necesite Arduino.
Los dos ficheros que os hemos pasado son los correspondientes a «nuestra aplicación» dándose por supuesto que el resto de la instalación la hacéis de forma genérica.
Entre otras librerías necesitarás ESP8266, WiFiManager y PubSubClient como habrás podido comprobar ya que al intentar compilar nuestro maid-em.ino te habrá dado errores por falta de los correspondientes .h ¿no?
Al compilar no tengo errores, las librerías las tenía incluidas de flashear otros sonoff con Tasmota. Pero sigo sin tener acceso web al relé, y me falla la conexion MQTT.
Hago ping al dispositivo y obtengo respuesta.
Monitorizando el puerto serie:
Attempting connection to MQTT server… failed, rc=-2 try again in 5 seconds
configuracion home assistant:
– platform: mqtt
name: «Potencia»
state_topic: «ESP-energy-01/watt»
unit_of_measurement: «W»
– platform: mqtt
name: «Energía»
state_topic: «ESP-energy-01/kwh»
unit_of_measurement: «kWh»
– platform: mqtt
name: «Total Energía»
state_topic: «ESP-energy-01/pulse»
unit_of_measurement: «kWh»
Otros sonoff con tasmota y espurna me funcionan sin problemas
Nada, no hay manera. Alguna versión de alguna librería… ni idea.
Si tuvieras el bin compilado te lo agradecería enormemente.
Desgraciadamente lo hice hace más de un año y desde entonces he cambiado el PC y no creo tener copia. Lo siento
Al final, cambiando versiones de librerías en arduino he logrado compilar y hacer funcional el SonOFF
Tengo conexión WIFI, MQTT operativo y acceso web.
Pero no recoge los impulsos del XTM, siempre aparece en 0.
La conexión es, por verificar:
21 del XTM (neg) a pin GND del SonOff
20 del XTM (pos) a pin contiguo al anterior (TX en placa)
Gracias.
Hola!
A ver si nos podéis arrojar algo de luz en este asunto:
En casa tenemos un sistema de placas solares con inyección a red.
El inversor nos da datos (ya los hemos integrado en Homeassistant) de potencia generada instantánea y acumulada.
Nuestra finalidad es usar la electricidad «sobrante» en determinadas franjas del día para por ejemplo accionar una bomba de agua o encender un termo en lugar de (al menos de momento) regalársela a la compañía eléctrica.
Pero nos encontramos con que necesitamos saber el balance de energía de nuestra casa en todo momento.
Así es como hemos llegado a este Foro y a revisión / artículo.
Las preguntas, o la dudas acerca de cómo plantear el tema:
Si construimos el medidor con este XTM y lo ponemos entre el diferencial y la primera línea, ¿creéis que medirá también el aporte del inversor como si fuera un consumo más?
Lo digo porque el inversor está montado en serie como una línea más en el cuadro, con la diferencia de que produce en lugar de consumir como todo lo demás.
Tenemos una wemos y también un sonoff basic, ¿con cual nos recomendaríais el montaje?
Si conocéis alguna solución comercial de precio razonable se agradece la recomendación, al fin y al cabo nos encanta inventar pero si hay algo que funciona más específicamente (solar + red) también puede ser muy práctico. La idea es integrar todos los datos de consumo y generación solar en HA y a partir de ahí gestionar para encender/apagar determinados aparatos.
Un saludo y muchísimas gracias
Pienso que sí te debería medir ya que al tratarse de corriente alterna no importa el sentido de la misma. Otra cosa sería si fuese corriente contínua que no es lo mismo que vaya o que venga
En cuanto a wemos frente a sonoff son similares con la ventaja de que el sonoff dispone de su propio alimentador de continua a partir de la corriente alterna que tienes en el cuadro de contadores y te ahorras un transformador
Gracias por responder, entonces entiendo que nos lo contabilizaría igual que cualquier otro consumo? Es decir, sumaría la producción solar al conjunto de consumos?
Si pones el XTM a la salida de tu inversor debería medir únicamente la producción ¿no?
Sí, pero precisamente ese dato es el que ya tenemos a través de la ip del inversor. El dato que nos falta es el consumo del resto del cuadro, seguiremos pensando…
Supongo que entonces si ponéis el XTM antes de la «salida» de vuestra casa os medirá el consumo-generación.
Lo más fácil es que lo comprobéis: Lo instaláis, tomáis la medida con el inversor apagado y luego repetís la medida unos minutos después a pleno sol / generando al máximo con lo que debería bajar la medida ¿no?
Si es así, tan solo tendréis que calcular sumando la medida del inversor a la del XTM para conocer el consumo de la casa
este código seria compatible con ESP8285 MODULOS?
tengo un sonoff rf y viene con ese modulo, pero etngo duas de que sea o no compatible el código.. :-/
he enontrado el pineado para este móduilo, pero la verdad el problema que me enfrento ahora es que no soy capaz de hacer que el wifi funcione. ME van unos ping y otros no me van…. ¿alguna idea?
por cierto, ya aprovecho, los pin para detectar el pulso a qué gpio los conectas en la placa del modulo ESP?
Incluso de una forma más sencilla para tener controlado el CONSUMO DE GAS puedes ver en este vídeo como se puede hacer con un «sensor no invasivo» y por muy poco dinero.
Otra forma incluso más sencilla y barata de tener acceso a los datos de consumo de EE es usar los propios datos con los que te facturan ¿no?
Si tienes un contador inteligente (casi seguro que lo tienes) e IBERDROLA es tu distribuidora ya puedes utilizar la I-de (iberdrola) energy distributor integration.
Teniendo instalado HACS en tu Home Assistant es sumamente sencilla la instalación
y los datos correctos… aunque la frecuencia de actualización es uno por hora y no podrás disponer de frecuencias más elevadas
Si alguien se extraña de los valores tan reducidos de mi consumo tan solo comentar que son los correctos. Lo único que pasa es que corresponden a mi casa madrileña en la que no estamos desde hace semanas y tan solo ponemos en marcha el a.c. a distancia para que no se nos «fundan» los cacharritos (como las RPi, los NanoPi, MOX, routers, etc) que siguen allí controlándolo todo.
